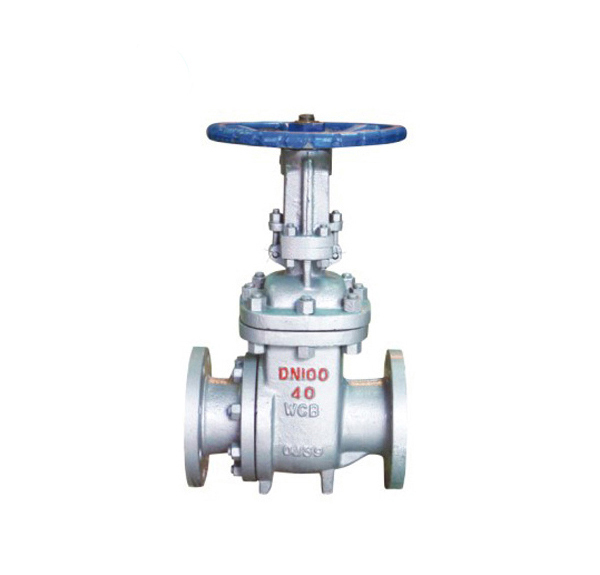

PZ41H-16C排渣閘閥

產品詳情

排渣閘閥產品用途

排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物

排渣閘閥產品結構特點

1、排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接

2、啟閉件采用半密封副強制密封，性能優良

3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠

4、出口流道結型合理，不存渣，啟閉靈活，不卡阻

5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性

6、中大口徑設置滾動軸承，啟閉輕松

排渣閘閥引用標準

設計與制造：GB12234 GB3595

結構長度：GB12221

壓力溫度等級：GB9131 JB/T74 HG20604

連接法蘭：JG/T79 GB9113 HG20593-20635

試驗與檢驗：GB13927 JB/T9092

排渣閘閥零件材料

閥體	閥蓋	支架	閘板	閥桿	閥座	密封圈	填料	閥桿螺母
WCB	WCB	WCB	WCB+耐磨合金	2Cr13	WCB+耐磨合金	增強柔性石墨	增強柔性石墨	ZCuA110Fe3

排渣閘閥-主要尺寸 Main dimensions

型號 Type	公稱通徑 DN/mm Nominal diameter	主要尺寸/mm Main dimensions
型號 Type	公稱通徑 DN/mm Nominal diameter	L	D	D1		D2	b	Z-?d	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 電動排渣閘閥尺寸同上，高度重量加電動頭。 Dimensions of motor-driven valve are the same as the above with extra height	50	250	165	125		102	20	4-?18	335
	80	280	200	150		133	22	8-?18	510
	100	300	220	180		150	24	8-?18	685
	150	350	285	240		212	28	8-?22	790
	200	400	340	295		268	30	12-?22	885
	250	450	405	355		320	32	12-?26	1015
	300	500	460	41O		370	34	12-?26	1190
	350	550	520	470		430	38	16-?26	1350
	400	600	580	525		482	40	16-?30	1460
	500	700	715	650		585	46	20-?33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 電動尺寸同上，高度、重量外加電動裝置。 Dimensions are the same as the above With extra height and Weight of the motor	50	250	165	125		102	20	4-?18	335
	80	280	200	150		133	22	8-?18	510
	100	300	235	190		158	24	8-?22	685
	150	350	300	250		212	30	8-?26	190
	200	400	360	31O		278	34	12-?26	885
	250	450	425	370		335	36	12-?30	1015
	300	500	485	430		390	40	16-?30	1190
	350	550	555	490		450	44	16-?33	1350
	400	600	620	550		505	48	16-?36	1460
	450	650	670	600		555	50	20-?36	1620
	500	700	730	660		615	52	20-?36	1820
PL41H-25 PL941H-25 電動尺寸同上，高度、重量外加電動裝置。 Dimensions are the Same as the above With extra height and Weight of the mortor	150	400	300	250		212	30	8-?26	91O
	200	500	360	31O		278	34	12-?26	1100
	250	550	425	370		335	36	12-?30	1430
	300	650	485	430		390	40	16-?30	1558
	350	700	555	490		450	44	16-?33	1678
	400	750	620	550		505	48	16-?36	1830
	450	850	670	600		555	50	20-?36	1990
	500	900	730	660		615	52	20-?36	2160
工作溫度 Working temp					≤100℃
閥體材料 Body Material					碳鋼WCB Carbon steel
適用介質 Applicable Media					灰渣水混合物，渣水比≥1:15，大類徑≤50mm Mixture of Water and ash residue With a ratio of residue：Water≥1：15 and max．s
