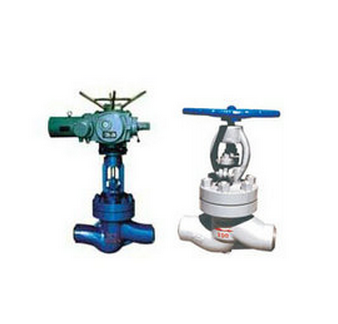

中法蘭電站截止閥
產品詳情
中法蘭電站截止閥主要特點及用途
①閥門與管路連接采用焊接式結構，安裝方便，無泄漏。
②密封面不易磨損、擦傷、密封性能好、壽命長。
③結構緊湊、啟閉性好、高度小、維修方便。
④電站閥適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
⑤多種結構形式，便于用戶選擇。
中法蘭電站截止閥的主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固件 |
J61H型 | 25 | 25 | 鉻不銹鋼 | 鉻不銹鋼 | 鉻不銹鋼 | 柔性石墨 | 鋁青銅 | 可鍛鑄鐵 | 碳鋼 |
J61Y型 | 25 | 25 | 鉻不銹鋼 | 25 | 硬質合金 | ||||
J61Y-P54型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬質合金 | ||||
J61Y-P55型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬質合金 | ||||
J61Y-P57型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬質合金 |
電站閥的主要尺寸及重量
公稱通徑DN | 主要外形尺寸和連接尺寸 | 重量 | ||||||
L | D1 | D2 | D3 | α | H | D0 | ||
J61Y-100、200、250、320 J61Y-P54100V、P54140V、P54170V | ||||||||
10 | 120 | 12 | 25 | / | 37.5° | 189 | 140 | 3 |
15 | 150 | 17 | 36 | / | 37.5° | 250 | 200 | 9 |
20 | 135 170 | 22 | 42 | / | 37.5° | 252 | 200 | 11 |
25 | 135 170 | 26 | 42 | / | 37.5° | 254 | 240 | 13 |
32 | 170 180 | 31 | 44 | / | 37.5° | 254 | 280 | 17 |
40 | 230 | 38 | 60 | / | 37.5° | 440 | 280 | 23 |
50（1） | 250 | 50 | 82 | / | 32° | 453 | 320 | 68 |
50（2） | 320 350 | 50 | 82 | / | 32° | 455 | 320 | 72 |
65 | 370 260 | 69 | 100 | 110 | 32° | 630 | 400 | 83 |
80 | 400 430 470 | 84 | 108 | 130 | 32° | 672 | 450 | 118 |
100 | 455 560 | 107 | 144 | 165 | 32° | 761 | 500 | 185 |
125 | 600 | 124 | 170 | 184 | 32° | 885 | 550 | 249 |
150 | 700 | 146 | 180 | 212 | 32° | 930 | 600 | 358 |
J61Y-P55100V、P55140V、P55170V J61Y-P57100V、 P57140V、 P57170V | ||||||||
10 | 120 | 12 | 28 | / | 37.5° | 189 | 140 | 3 |
15 | 150 | 17 | 40 | / | 37.5° | 250 | 200 | 9 |
20 | 135 170 | 22 | 46 | / | 37.5° | 252 | 200 | 11 |
25 | 135 170 | 26 | 46 | / | 37.5° | 254 | 240 | 13 |
32 | 170 180 | 31 | 49 | / | 37.5° | 254 | 280 | 17 |
40 | 230 | 38 | 60 | / | 37.5° | 440 | 280 | 23 |
50（1） | 250 | 50 | 90 | / | 32° | 453 | 320 | 68 |
50（2） | 320 350 | 50 | 90 | / | 32° | 455 | 320 | 72 |
65 | 370 260 | 69 | 104 | 110 | 32° | 630 | 400 | 83 |
80 | 400 430 470 | 84 | 110 | 140 | 32° | 672 | 450 | 118 |
100 | 455 560 | 107 | 148 | 170 | 32° | 761 | 500 | 185 |
125 | 600 | 124 | 170 | 184 | 32° | 885 | 550 | 249 |
150 | 700 | 146 | 180 | 212 | 32° | 930 | 600 | 358 |
注:DN50為三種結構長度。
電站閥的主要性能和使用范圍
產品型號 | 公稱壓力PN（MPa） | 試驗壓力（MPa） | 工作壓力（MPa） | 工作溫度（℃） | 適用介質 | |||
殼體強度 | 密封 | P54 | P55 | P57 | ||||
| J961H-100Y | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
| J961H-200Y | 20 | 30 | 22 | / | / | / | ||
| J961H-250Y | 25 | 38 | 28 | / | / | / | ||
| J961H-320Y | 32 | 48 | 36 | / | / | / | ||
J961Y-P54100V | / | 30 | 12.5 | 10 | / | / | ≤540 | 蒸汽 |
J961Y-P54140V | / | 38 | 17.5 | 14 | / | / | ||
J961Y-P54170V | / | 48 | 21.3 | 17 | / | / | ||
J961Y-P55100V | / | 38 | 12.5 | / | 10 | / | ≤550 | |
J961Y-P55140V | / | 48 | 17.5 | / | 14 | / | ||
J961Y-P55170V | / | 53 | 21.3 | / | 17 | / | ||
J961Y-P57100V | / | 48 | 12.5 | / | / | 10 | ≤570 | |
J961Y-P57140V | / | 55 | 17.5 | / | / | 14 | ||
J961Y-P57170V | / | 60 | 21.3 | / | / | 17 | ||
主要尺寸
公稱通徑 | 主要外形尺寸和連接尺寸 | |||||
L | D1 | D2 | D3 | α | H | |
| J961H-100、200、250、320 J961Y-P54100V、P54140V、P54170VY | ||||||
15 | 150 | 17 | 36 | / | 37.5° | 518 |
20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50（1） | 250 | 50 | 82 | / | 32° | 728 |
50（2） | 320 350 | 50 | 82 | / | 32° | 748 |
65 | 370 260 | 69 | 100 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 108 | 130 | 32° | 898 |
100 | 455 560 | 107 | 144 | 165 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278 |
J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V | ||||||
15 | 150 | 17 | 40 | / | 37.5° | 518 |
20 | 135 170 | 22 | 46 | / | 37.5° | 518 |
25 | 135 170 | 26 | 46 | / | 37.5° | 518 |
32 | 170 180 | 31 | 49 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50（1） | 250 | 50 | 90 | / | 32° | 728 |
50（2） | 320 350 | 50 | 90 | / | 32° | 748 |
65 | 370 260 | 69 | 104 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 110 | 140 | 32° | 898 |
100 | 455 560 | 107 | 148 | 170 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278 |
注:DN50為三種結構長度。
訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、
壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，
我們的工程師 廠家會專心為您審核與分析。
四、以上價格均為虛價，有意者請聯系我們。我們可以為您提供專業的解決方案，
包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，
為您提供 新的閥門知識、 好的服務、 佳的技術顧問。如有任何疑問，您可以致電給我們,
我們一定會盡心盡力為您提供 的服務。我們立志成為世界領先的閥門制造商。
通過密切關注客戶需求與應用體驗，把握市場導向：通過高強度的研發投入，保持技術領先；
通過科學管理和文化塑造，提升組織能力；通過高度重視和持續改進，讓質量和服務成為我們的品牌標志。
