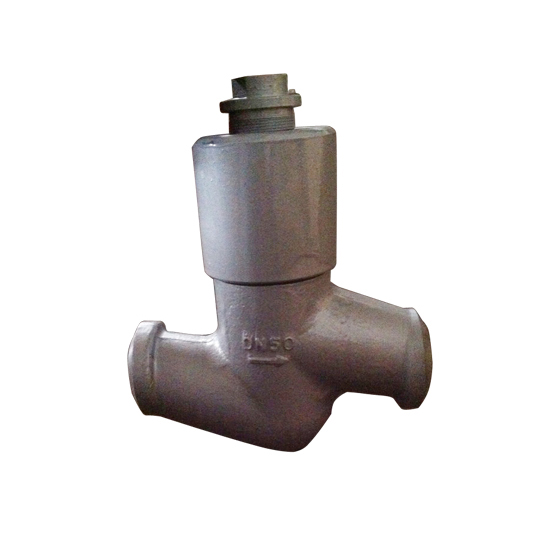

H61Y止回閥
產品詳情
止回閥一般分為升降式、旋啟式等幾種類型。
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中心線作升降運動，動作可靠，但流體阻力較大，適用于較小口徑的場合。升降式止回閥可分為直通式和立式兩種。直通式升降式止回閥一般只能安裝在水平管路，而立式升降止回閥一般應安裝在垂直管路。
旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力， 好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管道路。
高壓電站止回閥
| 型號 | 零件名稱 | |||||||
| 閥體 | 閥瓣 | 彈簧 | 閥桿 | 填料 | 壓板 | 閥蓋 | 鎖緊螺母 | |
H61Y-250 H61Y-320 | 碳鋼 | 碳鋼 | 彈簧鋼 | 不銹鋼 | 柔性石墨 | 碳鋼 | 碳鋼 | 碳素鋼 |
H61Y-P54100V H61Y-P57170V | 鉻鑰釩鋼 | 鉻鑰釩鋼 | 彈簧鋼 | 鉻鑰釩鋼 | 柔性石墨 | 鉻鑰釩鋼 | 鉻鑰釩鋼 | 鉻鑰鋼 |
電站焊接止回閥主要外形連接尺寸：
公稱通徑NPS/in. | 尺寸/mm Dimensions | 重量/kg | |||
D1 | D2 | L | H | ||
1O | 12 | 23 | 120 | 2 | |
20 | 27 | 45 | 135 170 | 105 | 9.5 |
25 | 28 | 46 | 135 200 170 | 125 | 10 |
32 | 30 | 50 | 180 200 | 124 | 12 |
40 | 38 | 60 | 230 | 250 | 25 |
50 | 61 | 80 | 350 320 | 300 | 28 |
65 | 69 | 90 | 260 370 | 350 | 39 |
80 | 84 | 118 | 340 400 430 | 380 | 75 |
100 | 113 | 138 | 410 455 560 | 330 | 148 |
150 | 150 | 190 | 750 | 390 | 349 |
175 | 186 | 239 | 900 | 428 | 400 |
200 | 201 | 260 | 950 | 518 | 603 |
電站止回閥和其他閥門的區別：
1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.采用 耐熱合金鋼制造,安全可靠,性能穩定,特別適用于高溫高壓管路。
電站止回閥的安裝應注意以下事頂：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
H61Y-200 H61Y-250 H61Y-320高壓電站止回閥執行標準:
1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求
H61Y-200 H61Y-250 H61Y-320高壓電站止回閥性能規范:
| 公稱壓力PN（MPa） | 試驗壓力Ps（MPa） | 工作壓力 | 工作溫度（度） | 適用介質 | |||
| 強度 | 密封（液） | P54 | P55 | P57 | |||
| 10.0 | 15.0 | 11.0 | ≤425 | 水、蒸氣、油品 | |||
| 16.0 | 24.0 | 17.6 | |||||
| 20.0 | 30.0 | 22.0 | |||||
| 25.0 | 37.5 | 27.5 | |||||
| 32.0 | 48.0 | 36.0 | |||||
| P5410 | 30.0 | 22.0 | 10 | ≤540 | 蒸汽 | ||
| P5414 | 37.5 | 27.5 | 14 | ||||
| P5417 | 48.0 | 36.0 | 17 | ||||
| P5510 | 37.5 | 27.5 | 10 | ≤550 | |||
| P5514 | 48.0 | 36.0 | 14 | ||||
| P5517 | 53.0 | 39.0 | 17 | ||||
| P5710 | 48.0 | 36.0 | 10 | ≤570 | |||
| P5714 | 55.0 | 40.0 | 14 | ||||
| P5717 | 60.0 | 44.0 | 17 | ||||
H61Y-200 H61Y-250 H61Y-320高壓升降式止回閥結構特點:
1、閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。
2、閥體、閥蓋均為模鍛件。
3、閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。
4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。
