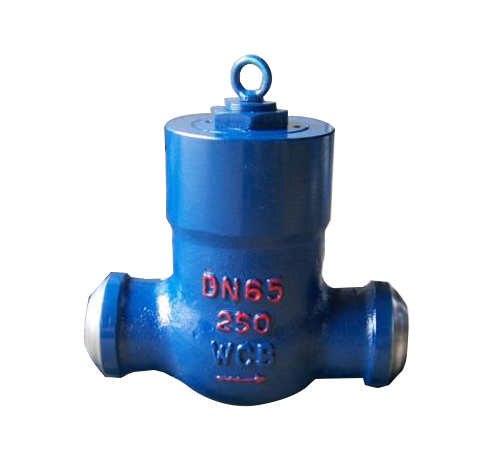

高壓電站止回閥
產品詳情
高壓電站止回閥執行標準:
1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求
高壓升降式止回閥結構特點:
1、 閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。
2、 閥體、閥蓋均為模鍛件。
3、 閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。
4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。
電站止回閥的安裝應注意以下事頂：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
高壓電站止回閥
| 型號 | 零件名稱 | |||||||
| 閥體 | 閥瓣 | 彈簧 | 閥桿 | 填料 | 壓板 | 閥蓋 | 鎖緊螺母 | |
H61Y-250 H61Y-320 | 碳鋼 | 碳鋼 | 彈簧鋼 | 不銹鋼 | 柔性石墨 | 碳鋼 | 碳鋼 | 碳素鋼 |
H61Y-P54100V H61Y-P57170V | 鉻鑰釩鋼 | 鉻鑰釩鋼 | 彈簧鋼 | 鉻鑰釩鋼 | 柔性石墨 | 鉻鑰釩鋼 | 鉻鑰釩鋼 | 鉻鑰鋼 |
高壓電站止回閥性能規范:
| 公稱壓力PN（MPa） | 試驗壓力Ps（MPa） | 工作壓力 | 工作溫度（度） | 適用介質 | |||
| 強度 | 密封（液） | P54 | P55 | P57 | |||
| 10.0 | 15.0 | 11.0 | ≤425 | 水、蒸氣、油品 | |||
| 16.0 | 24.0 | 17.6 | |||||
| 20.0 | 30.0 | 22.0 | |||||
| 25.0 | 37.5 | 27.5 | |||||
| 32.0 | 48.0 | 36.0 | |||||
| P5410 | 30.0 | 22.0 | 10 | ≤540 | 蒸汽 | ||
| P5414 | 37.5 | 27.5 | 14 | ||||
| P5417 | 48.0 | 36.0 | 17 | ||||
| P5510 | 37.5 | 27.5 | 10 | ≤550 | |||
| P5514 | 48.0 | 36.0 | 14 | ||||
| P5517 | 53.0 | 39.0 | 17 | ||||
| P5710 | 48.0 | 36.0 | 10 | ≤570 | |||
| P5714 | 55.0 | 40.0 | 14 | ||||
| P5717 | 60.0 | 44.0 | 17 | ||||
高壓電站止回閥安裝尺寸及重量：
GB 25.0MPa | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
GB 32.0MPa | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
P54140V | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
P54170V | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
P57170V | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
電站止回閥和其他閥門的區別：
1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.采用 耐熱合金鋼制造,安全可靠,性能穩定,特別適用于高溫高壓管路。
