產品展示

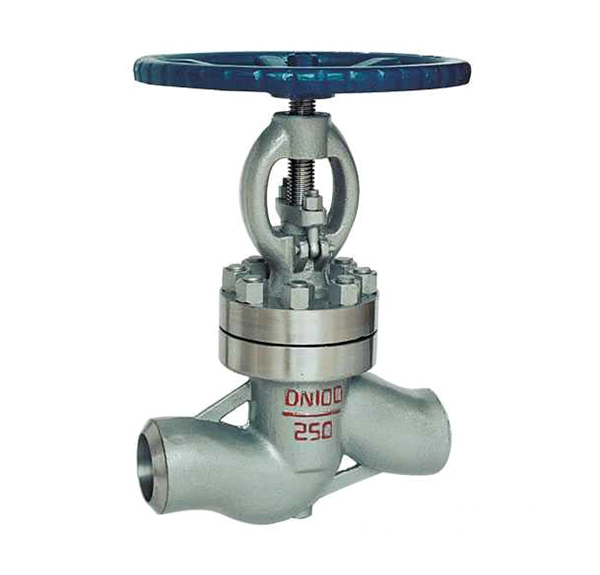

國標電動電站截止閥
產品詳情
國標電動電站截止閥的產品結構特點：
電站截止閥適用于公稱壓力PN1.6～16.0MPa（Class150～2500），工作溫度≤600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
其主要結構特點有：
1.產品結構合理、密封可靠、性能優良、造型美觀。
2.密封面堆焊Co基硬質合金，耐磨、耐蝕、抗擦傷性能好，使用壽命長。
3.公稱壓力≥25.0MPa（Class1500）中腔采用自緊密封式結構，密封性能隨壓力升高而增強，保證了密封性能。
4.零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
設計標準Design Standard | JB/T 3595 | |
結構長度 End to End | 對焊連接 Butt-welding End | JB/T 2766、GB/T15188.1 |
壓力與溫度Pressure&Temperature | JB/T 3595 | |
試驗和檢驗Test&Inspection | JB/T 3595 | |
焊接坡口Bevel for Welding | JB/T 3595 | |
電站截止閥的產品采用標準Technical Specification
注：閥門連接法蘭及焊接坡口可根據用戶要求設計制造
Note：The size of valve connecting flange and bevel for welding can be designed according to customer’s requirement.
電站截止閥的主要零件材料Main Parts Material
序號No. | 零件名稱Part Name | 材質Material |
1 | 閥體Body | WCB、WC1、WC6、WC9、C12 |
2 | 閥瓣Disc | 25、12Cr1MoVA、1Cr13 |
3 | 閥桿Stem | 1Cr17Ni12、2Cr13、20Cr1Mo1VA、25Cr2MoV |
4 | 密封圈Sealing Ring | 柔性石墨Graphite |
5 | 閥蓋Bonnet | WCB、WC1、WC6、WC9、C12 |
6 | 填料Packing | 柔性石墨Graphite |
7 | 閥桿螺母Stem Nut | 銅合金Copper alloy |
8 | 電動裝置Electrical Actuator | 組件Package |
