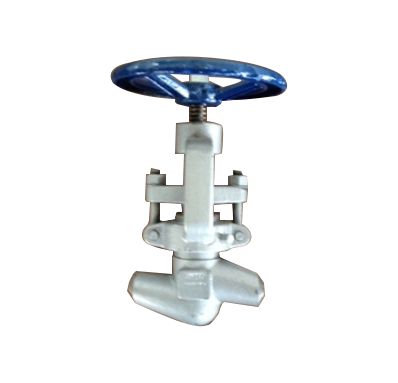

對焊電站截止閥

產品詳情

電站截止閥應用范圍：
電站截止閥適用于Class1500～3500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為：水、油品、蒸汽等非腐蝕性介質。

電站截止閥結構特點：

1.產品設計制造按ASME B16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用stellite 司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。

電站截止閥標準規范：
設計制造標準：ASME B16.34、E101
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

對接焊端	產品型號
GB1224 ANSI B16.25		J61Y – P54/100V
	J61Y - 200	J61Y - P54/140V
	J61Y - 250	J61Y - P54/170V
	J61Y - 320	J61Y - P57/170V

性能規范

型號	公稱壓力 PN （MPa ）	試驗壓力（MPa ）		適用溫度（℃）	適用介質
型號	公稱壓力 PN （MPa ）	強度試驗	密封試驗	適用溫度（℃）	適用介質
J61Y - 200	20.0	30	22	425	水蒸汽油品
J61Y - 250	25.0	37.5	27.5
J61Y - 320	32.0	48	35.2
J61Y – P54/100V	P54/100V	30	11	540
J61Y - P54/140V	P54/140V	40	15.4
J61Y - P54/170V	P54/170V	48	19
J61Y - P57/170V	P57/170V	63	19	570

標準與規范

設計與制造	結構長度	壓力 – 溫度等級	試驗標準
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

主要零件材料

零件材料	材料牌號
閥　　體	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　蓋	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
閥　　桿	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
閥　　座	25 + STL	304	304
密封環 （墊片）	增強柔性石墨 / 軟鋼
填　　料	增強柔性石墨
閥桿螺母	ZCuAl10Fe3 / D2

J61Y手動截止閥

型號	公稱通徑 DN（mm）	尺　　寸　（ mm ）				重量 Kg
型號	公稱通徑 DN（mm）	d	L	H	Do	重量 Kg
J61Y-200	50	55	350	497	350
J61Y-200	100	109	600	806	600
J61Y-250	10	10	110	230	150	3.8
	20	19	150	272	180	6.8
	25	22	180	308	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
	50	42	250	493	350	36.5
	65	56	340	775	450	120
	80	64	390	848	500	150
	100	84	480	910	600	240
J61Y-P54/100V	10	12	110	170	150	2.5
	20	23	150	270	200	9.2
	25	27	180	270	200	9.5
	32	32	180	365	250	15
	40	36	250	493	320	38
	50	45	350	580	320	75
	65	57.6	430	605	350	105
	80	74	470	660	500	115
	100	84	480	910	600	250
J61Y-320 J61Y-P54/140V	10	10	110	230	150	3.8
	20	19	150	272	200	6.8
	25	22	180	318	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
